专业网眼布厂分享锦纶面料性能

　　锦纶是聚酰胺纤维的国内商品名称，其品种很多，但它们的分子主链都是由酰胺键(-C=O-NH-)连接起来的，国外名称有耐纶、尼龙、卡普隆等，是世界上发展最旱的合成纤维。一起跟着专业网眼布厂家来了解锦纶的性能。

　　专业网布厂总结锦纶面料性能介绍

　　01 耐磨性

　　锦纶与涤纶比较，两者有很多性质是相似的，不同之处是，锦纶耐热性不如涤纶，比重较轻，吸湿性比涤纶大，易于染色，强度、耐磨及耐疲劳性能均超过涤纶，锦纶更易变形，但回复性能好，回弹性较高。由于初始模量比涤纶低2-3 倍，在相同应力下锦纶弹性不如涤纶。

　　锦纶的高延伸度带来了良好的耐冲击磨损性。锦纶的耐磨性是所有纤中最好维的，比棉纤维高 10 倍，比羊毛高 20 倍，不同纤维的耐磨性见下图。

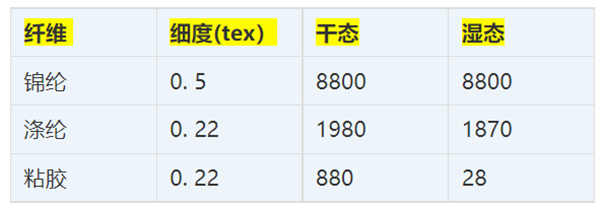

　纤维磨断时经受的摩擦次数

　　02 比重

　　在主要合成纤维(涤纶、锦纶、腈纶、维纶)中，锦纶比重最轻-1.14。由于锦纶比重轻，适于作高空、高山作业用材料，再加上锦纶的强度高，所以既可制作绳索、渔网之类，又可纺成细纱或制成“空心纤维”。

　　03 热性能

　　在锦纶加工时，必须考虑温度对纤维性质的影响。在 100℃以上的热空气中，锦纶强度损失很明显，这是由于在热的作用下，纤维分子发生氧化裂解之故。若无氧存在进行加热时，则强度损失很小。在一般情况下，温度愈低，锦纶强度愈高。因为温度低，分子热运动的能力小，分子间力较强。所以低温时纤维强度高。

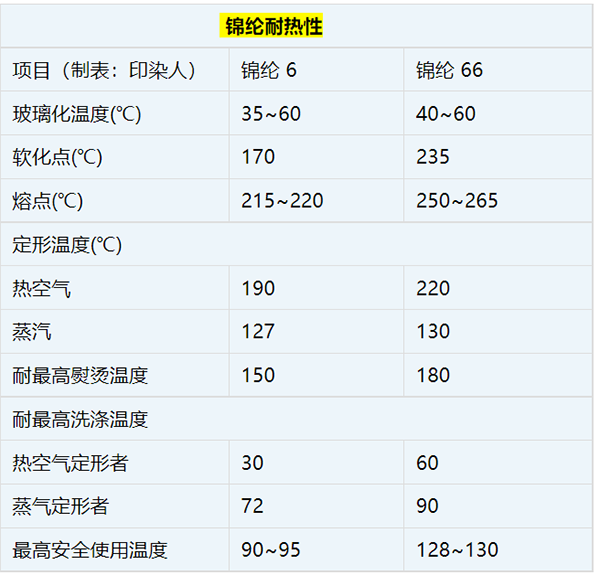

　　在室温条件下锦纶短纤维的强度可达57.33~66.15cN/tex，锦纶强力丝可达 83.8cN/tex，比棉纤维的强度高2~3 倍。此外温度升高还会使锦纶收缩，接近熔点时收缩严重，纤维变黄。锦纶耐热性见下图。

　　04 电性能

　　锦纶的电导率很低，在生产过程中因摩擦而易产生静电积聚。但当所处环境的相对温度增加时，电导率按指数函数规律增加。例如，相对湿度从0变化 100%时，锦纶 66 的电导率增加(10的 6 次方)倍，因此，锦纶织物在加工中进行喷雾等给湿处理，可减少静电积聚。

　　05 吸湿染色性能

　　锦纶是属于疏水性纤维，但锦纶大分子中含有大量的弱亲水性基-C=O-NH-，分子两端还有-NH2、-COOH 亲水性基团。因此，锦纶的吸湿性高于维纶以外的所有合成纤维。锦纶 6 中由于残留有低分子物，吸湿性略高于锦纶 66。在标准状态下，锦纶和其它纤维吸湿率(回潮率)的比较见下图 所示。

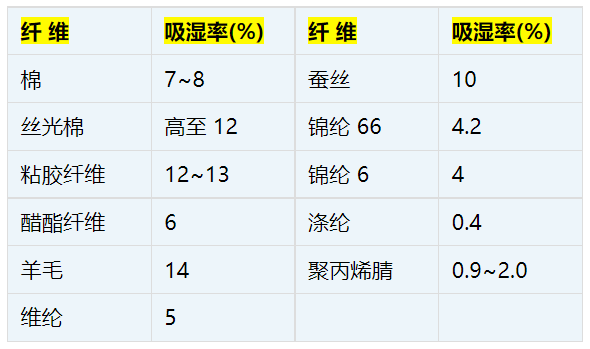

　　 一些纤维的吸湿率(相对湿度 65%，温度20℃)

　　锦纶吸湿后也会引起纤维的膨化，但与一般纤维不同，锦纶膨化的异向性很小，纵向与横向的膨化几乎相同，这可能是锦纶皮层结构限制了截面方向的膨化，而纤维长度方向受无定形部位分子的伸展影响，膨化较大，导致吸湿后的锦纶织发生伸长。

　　锦纶的染色性不如天然纤维，但在合成纤维中又属容易染色的。从锦纶分子结构上看，大分子上含有相当数量的-CH -疏水链，因而锦纶可采用疏水性的分散染料染色。

　　锦纶大分子末端含有氨基-NH2 和羧基-COOH，链中含有亚氨-NH-。

　　锦纶大分子有类似羊毛的染色性质。在酸性介质中，锦纶大分子具有阳荷性，可用阴离子染料染色;在碱性介质中，锦纶大分子具有阴荷性，可用阳离子染料染色，只是染后皂洗和日晒牢度较差，故较少采用。

　　06 化学性能

　　锦纶的化学稳定性较好，特别是耐碱性更为突出。在10%NaOH 溶液中，85℃处理 10h，纤维强度只降低 5%。

　　锦纶大分子中比较活泼的基团是酰胺基，它在一定条件下会发生水解。

　　酸可以使锦纶大分子水解，引起纤维聚合度的降低，在150℃以上的水中锦纶大分子也会发生水解。酸和热对纤维水解起催化作用。

　　强氧化剂能够破坏锦纶，如漂白粉、次氯酸钠、过氧化氢等都能引起纤维分子链的断裂，使纤维强度降低。而且用这些氧化剂进行漂白后织物容易变黄，所以锦纶若需要漂白时，一般用亚氯酸酸钠(NaCLO2)或还原型漂白剂。

　　推荐阅读;　　锦纶是什么面料(面料百科)

                     　　涤纶网纱是什么面料(涤纶纱材质)

　　以上就是金珏网布厂分享的关于“锦纶面料性能特点的介绍”，希望能帮助到有些朋友，金珏网布厂43年专业纬编网布生产经验，生产各种婚纱网、鞋材网、家居收纳网、音响网，可来图来样进行定制，免费寄样，43年网布生产经验，货源稳定、获得新老客户一致好评，如果你是采购商、贸易商或者加工厂请联系13148461341我们吧!

本文标题和链接 专业网眼布厂分享锦纶面料性能：https://www.cn-screen.com/hangyenews/438.html转载时请注明出处及本链接!
